Die CAD CAM Software OmniWin 2023 ist eine einfache, übersichtliche und schnelle Konstruktions- und Schachtelsoftware, die sich intelligent an Ihre Maschinen und Ihre Bedürfnisse anpasst. Sie übernimmt alle anfallenden Schneidaufgaben abgestimmt auf die auftragsbezogene Fertigung mit CNC-gesteuerten Brennschneidmaschinen.

Sowohl bei geringen Stückzahlen im Maschinen- und Apparatebau, als auch bei der Just-in-time Auftragsfertigung mit wechselnden Stückzahlen in Lohnschneidbetrieben ist OmniWin 2023 effektiv und wirtschaftlich. Sie sparen Zeit und Material bei einfachster Bedienung beim Brennschneiden, für das Autogen-, Plasma- und Laserschneiden mit CNC-Maschinen.

Ideales Werkzeug zur Arbeitsvorbereitung

Brennschneidbetriebe haben zahlreiche Aufgaben in der Arbeitsvorbereitung zu lösen, bevor die Produktion an der Maschine startet. Bauteilgeometrien werden konstruiert oder aus Kundenzeichnungen importiert. Anschließend werden die zu produzierenden Bauteile möglichst materialsparend geschachtelt. Der erzeugte NC-Schachtelplan für die Maschine muss eine schnelle, effiziente Abarbeitung mit hoher Schnittqualität gewährleisten. Dabei sollen die technologischen Möglichkeiten der Maschine voll ausgeschöpft werden, z.B. mit der Anwendung von True Hole oder Contour Cut.

Arbeitsprozesse drastisch vereinfachen

Unsere CAD CAM Software OmniWin 2023 vereint höchste technische Flexibilität mit schnellem, effizientem Arbeiten. Gleichzeitig senken Sie Ihre Kosten durch minimalen Materialverbrauch. Durch die integrierte Arbeitsweise von CAD, Import und Schachteln für Senkrecht- und Fasenbauteile vereinfachen Sie Ihre Arbeitsprozesse drastisch.

Ihre Vorteile

  • Höchste Flexibilität und gleichzeitig minimale Kosten
  • Professionelles Werkzeug und ausgezeichnetes Instrument zum schnellen Arbeiten
  • Müheloser Ex- und Import von Zeichnungen und Plänen
  • Funktionsumfang durch Optionen für spezielle Anwendungsbereiche leicht erweiterbar
  • Basiert auf Microsoft SQL Server Technologie
  • Zahlreiche Neuerungen optimieren Ihre Prozesse und steigern Ihre Produktivität

OmniWin Screenshots

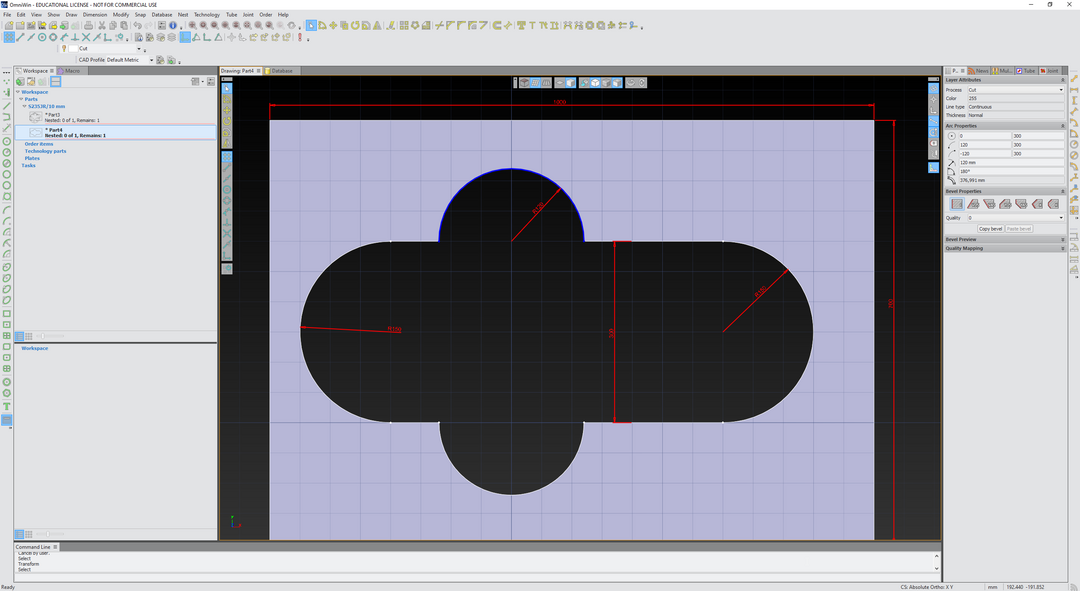

2D CAD System

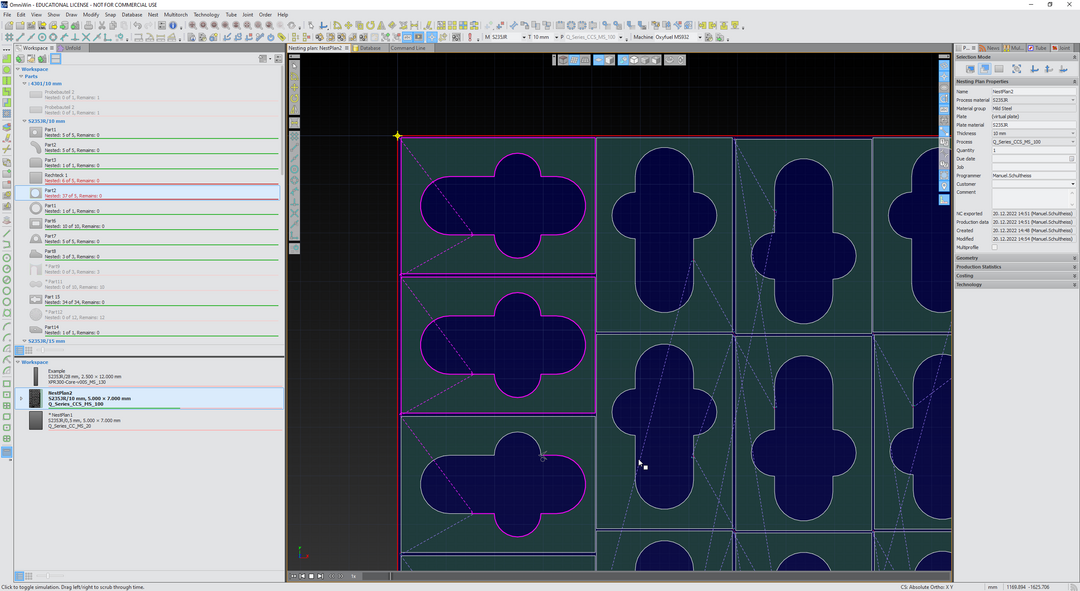

NC Simulation

Technologiefunktionen

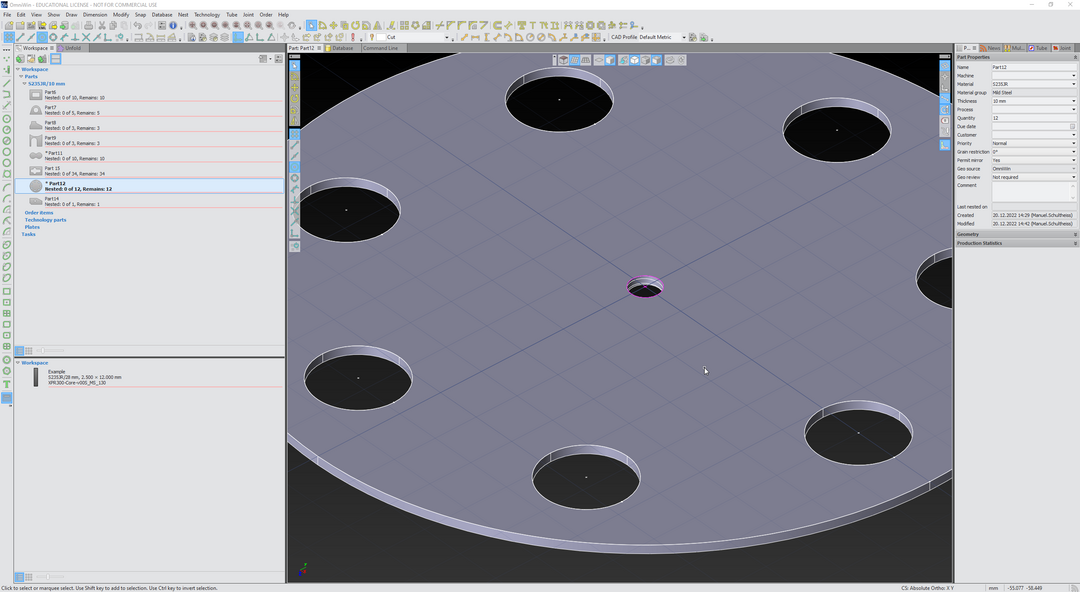

Bohrunterstützung

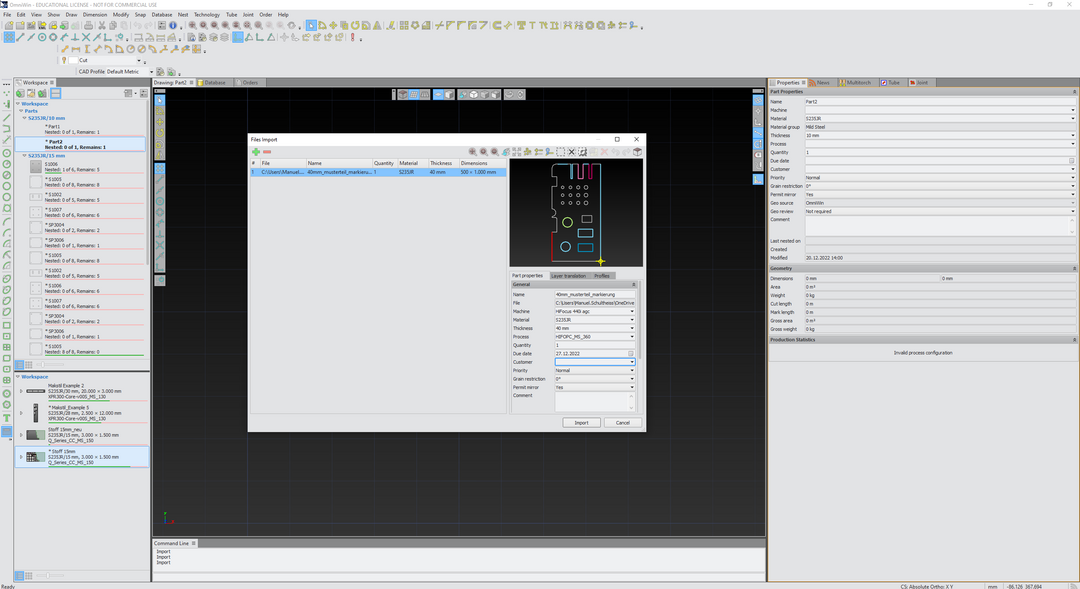

CAD Import

Fasenschnitte

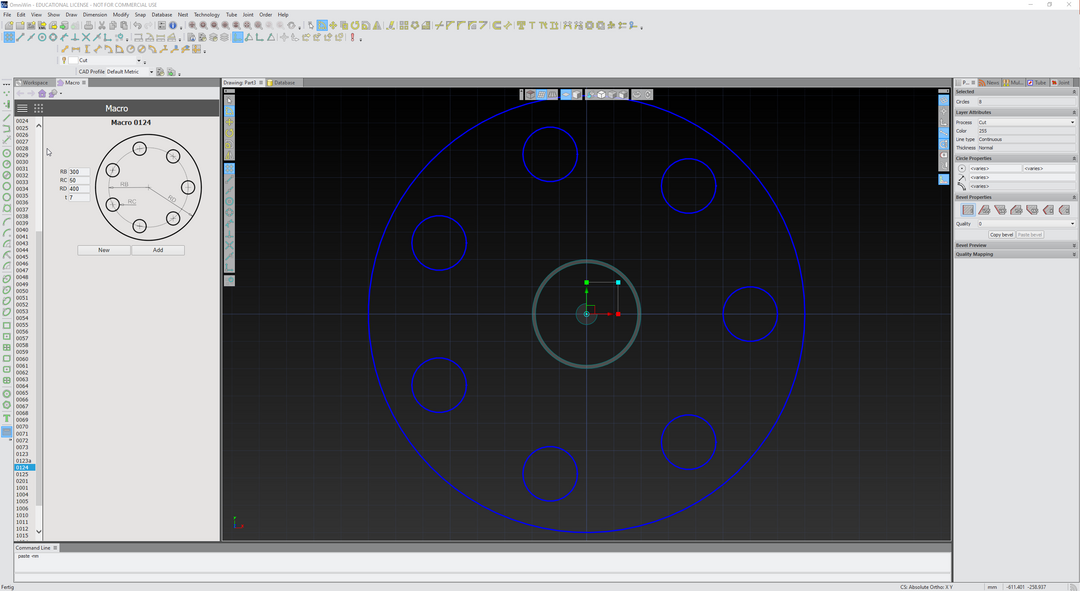

Geometrie Makros

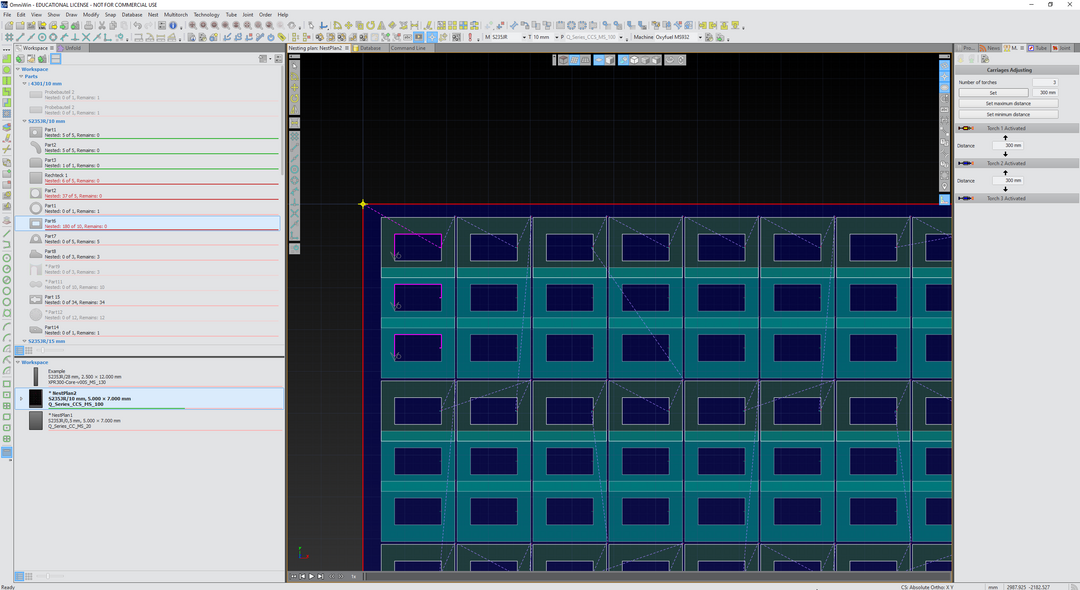

Multibrennerunterstützung

Berichtsfunktion

Verschachtelung

Abwickeln von 3D Geometrien

OmniWin 2023 Editionen




Standard


Enhanced


Professional

CAD

- Professionelle 2D Bauteil- oder PlattenkonstruktionXXX
- 3-D Visualisierung von Bauteilen und PlattenXXX
- StandardgeometriebibliothekXXX
- Textumwandlungfunktionen für Markier- oder SchneidaufgabenXXX
- DXF/DWG/DSTV/IGES Import und SolidWorks Bauteile und Bauteilgruppen*,
  AutoCad Inventor Import von Bauteilen und Bauteilgruppen*
XXX
- Auslesen und Zuordnen von VerwaltungsdatenXXX
- Import von BMP, JPG, PNG oder TIF BilddateienXXX
- Import von Schachtelplänen als DXF z.B. von AutoDesk TRUNESTXXX
- CNC Programm Import und Export als DXFXXX
- Automatische Bemaßung von Bauteilen und PlattenXXX

CAD und
Schachteln

- MS SQL Datenbank für Bauteile, Schachtelpläne, Platten, Profile und MaschinenXXX
- Fast Reports® Creator für professionelle BerichteXXX
- Übersichtlicher hochfunktionieller ArbeitsbereichXXX
- TastaturkürzelXXX
- Umfangreiche BemaßungsfunktionXXX
- Umfangreiche FangfunktionenXXX
- Manipulatorwerkzeug zum Verschieben, Drehen, Kopieren, Rotieren und Spiegeln XXX

Schachteln

- ProzessdatenbankenXXX
- Messer Hole Technology unterstützt True Hole® oder Contour CutXXX
- ZeitkalkulationXXX
- KostenkalkulationXXX
- Automatischen An- und Auschnittfahnen und BearbeitungsfunktionenXXX
- SimulationXXX
- Interaktives Verschachteln im Einzel- oder MehrbrennerbetriebXXX
- KollisionsvermeidungXXX
- ProzessoptimierungXXX
- Bauteil- und InnenkonturreihenfolgenXXX
- TechnologiebauteileXXX
- RestplattenschnitteXXX
- Auftragsverwaltung mit Auftragsbibliothek XX
- Automatisches Schachteln XX
- Excel-Import von Bauteilen, Auftragspositionen und Platten  X
- Steinformschneiden  X
- Brücken, Stege, Sparschnitte, Eckenschleifen, Verbindungen, Abrunden von Ecken  X
-Restgitterschnitte  X
- Vorstechen oder Vorbohren (Option Drill benötigt)  X
 - Restplattenerzeugung mit Restplattenschnitten  X
* SolidWorks Lizenz notwendig. SolidWorks muss auf PC installiert sein.
** AutoCad Inventor oder Viewer muss auf PC installiert sein.



Optionen für alle Editionen

  • Option Bevel - Fasenbauteile erzeugen und verschachteln
  • Option STEP Import - Import von 3D-STEP-Dateien
  • Option Unfold - 3D Abwicklungen
  • Option Boiler End - Bearbeitung für Klöpperböden
  • Option Drill - Unterstützung von Bohrbearbeitungen
