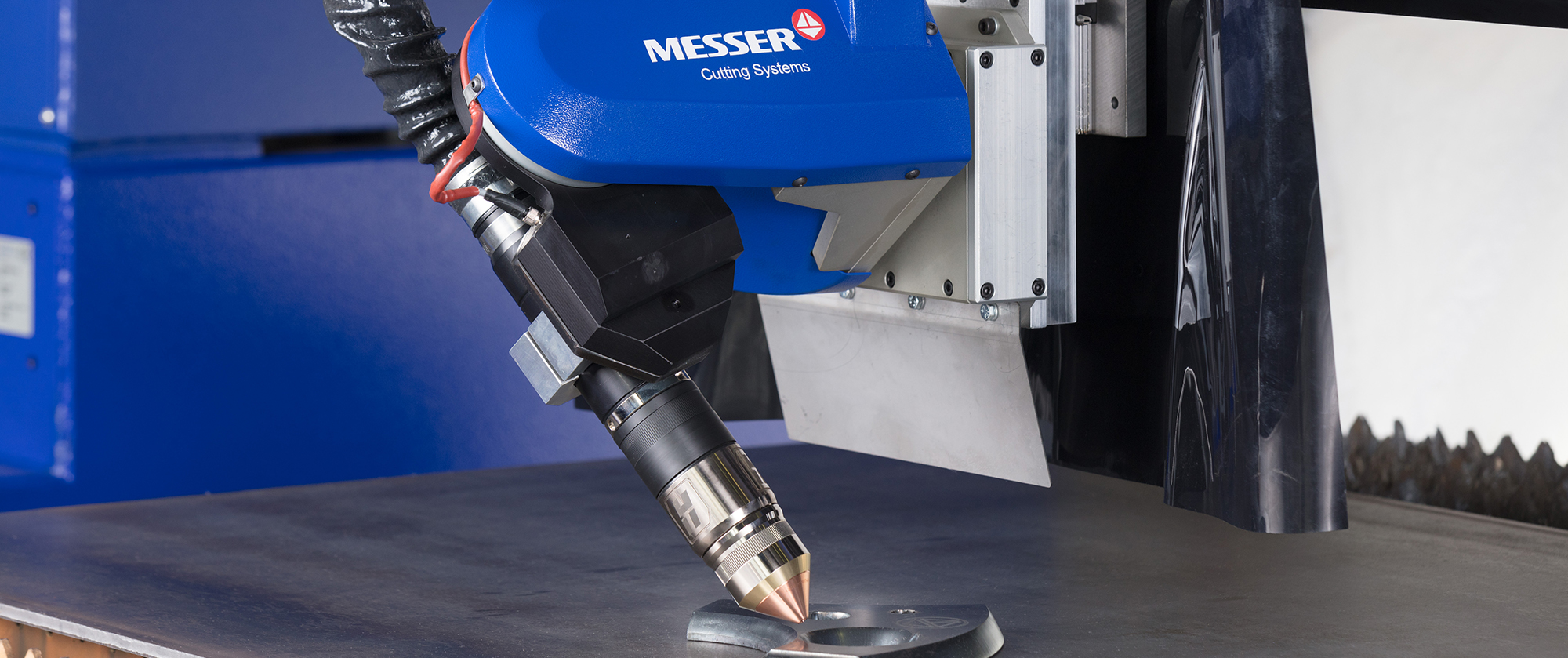

Plasma Fasenaggregat Bevel-R

Kompaktes 5-Achsen Plasma Fasenaggregat

Das kompakte 5-Achsen Plasmafasenschneidaggregat Bevel-R mit Kollisionsschutzeinrichtung ist konzipiert als Einstieg für das gelegentliche Fasenschneiden. Mit +/-45° Schnitten und quasi unendlicher Drehbarkeit werden neben senkrechten auch Fasenschnitte von V, X oder Y an einfachen Konturen für nachfolgende Schweißarbeiten möglich.

Ihre Vorteile:

  • AC-Servoantriebe garantieren hohe Leistung, Präzision und sind wartungsarm
  • integrierte Kollisionsschutzfunktion mit magnetisch positioniertem Brennerhalter, für schnelle, einfache und präzise Brennerausrichtung nach einer Kollision
  • einfache Einrichtung des korrekten TCPs (Tool-Center-Point) nach dem Verschleißteilwechsel
  • Regelung der Brennerhöhe mittels Auswertung der Lichtbogenspannung und einer Genauigkeit von +/- 0,25mm garantiert gleichbleibend hohe Bauteilgenauigkeit beim Fasenschneiden
  • Fasenwinkel von +45° bis -45° bei geeigneten Plasmaanlagen
  • Verstellung von 0° bis 45° in unter 2 Sekunden
  • Ermittlung des Startabstandes des Brenners direkt durch den Düsenkontakt, vermeidet Versatzfahrten und verringert die Zykluszeiten bei erhöhter Messgenauigkeit
  • ein Hub von 300mm ermöglicht das Schneiden eines breiten Teilespektrums
  • ideal mit anderen Brennschneidprozessen auf einer Maschine kombinierbar
